Montaže strelnih daljnogledov 1. del
Mnogokrat prezrti del lovske opreme
Montiranje strelnega daljnogleda ali »rdeče pike« na strelno orožje je mnogokrat precej prezrto področje med lovci in strelci. Običajno vsi več pozornosti namenjamo zgolj natančnosti in dobri znamki puške ali dobremu strelnemu daljnogledu, montažnih elementov med njima pa običajno niti ne opazimo oziroma jim ne namenjamo večje pozornosti. V resnici pa je kakovostna montaža eden najpomembnejših dejavnikov, ki so potrebni za natančne strele.
Med strelom s povprečno lovsko puško namreč pride do tako velikega pospeška, da je montaža enako obremenjena, kot bi bila v mirovanju z utežjo mase 500 kilogramov. Seveda je ta obremenitev pri puškah močnejših kalibrov večja in pri manjših ustrezno manjša. Prav tako pa na to vpliva tudi masa strelnega daljnogleda, zato težji strelni daljnogledi zahtevajo močnejše montaže. Prav vsak lovec mora na lovu zaupati v svoje orožje in strelno optiko, k temu pa bistven del prispeva tudi kakovostna montaža. Že najmanjša »zračnost« montaže namreč lahko privede do bistveno slabše natančnosti orožja in s tem do večje možnosti neželene obstrelitve divjadi. Natančnost izdelave montažnih delov in namestitve montaže prav tako zelo vpliva na obremenitev strelnega daljnogleda in posledično na njegovo življenjsko dobo. Predstavili bomo najpogostejše zvrsti/tipe montaž ter njihove osnovne značilnosti. Predvsem mnogim lovcem - začetnikom bodo informacije lahko v veliko pomoč pri izbiri montaže na prvi puški.
Ne-snemljive (fiksne) montaže
Montaže strelnih daljnogledov se med seboj najbolj razlikujejo predvsem po možnosti snemanja in ponovnega nameščanja strelnega daljnogleda, brez potrebe po vnovični pristrelitvi orožja. Za ne-snemljive ali fiksne montaže se sicer štejejo tiste pri katerih je potrebno puško po vsakem snemanju vsakič znova pristreliti. Fiksne montaže, ki hitrega snemanja ne omogočajo, so v svetu zelo razširjene in veljajo za cenovno dostopnejše in zanesljive. Pri evropskih lovcih so predvsem primerne za uporabo na puškah, ki niso namenjene več različnim vrstam lova. Kot primer lahko vzamemo puško, ki jo uporabljamo izključno za pogone. V tem primeru ni potrebe, da bi namenski širokokotni strelni daljnogled kadarkoli snemali s puške, zato je lahko montiran s tako imenovano »fiksno« montažo. Poznamo več vrst ne-snemljivih montaž, ki so prilagojene različnih modelom pušk.
Montaže na lastovičjem repu
Mnogi modeli pušk imajo na zaklepu že tovarniško vrezane utore, ki se pogovorno imenujejo »lastovičji rep«. Ti utori služijo za zelo enostavno namestitev dveh primernih obročkov ali podobnih montažnih elementov za namestitev strelnega daljnogleda. Takšni montažni obročki za puško CZ 550 (19 mm; lastovičji rep) so prikazani na sliki 1. Pri močnejših puškah s tem tipom montaže je sicer pomembno, da je na »lastovičjem repu« tudi prečni utor. Ta utor namreč montažnim elementom preprečuje, da bi se pri odsunu premaknili naprej ali nazaj po puški. Seveda je potrebno pri montiranju poskrbeti, da med montažo in utorom ni prostora oz. »zračnosti« ter da montaža v utoru naseda v smeri proti tarči. Med odsunom namreč daljnogled obremenjuje montažne dele v smeri naprej proti tarči. Najpogostejše dimenzije lastovičjih repov so naslednje: 11 mm (večina MK pušk), 12 mm (večina pušk - prelamač italijanskega, nemškega in avstrijskega porekla), 14,5 mm (češke bokarice, starejše češke MK puške), 16,5 mm (CZ 527, Tikka T3, Steyr SSG 69, Sako TRG) in 19 mm (CZ 550, Parker Hale). Prednost takšnih montaž je predvsem v njihovi enostavnosti, robustnost in nizki ceni. Na večini kakovostnih pušk je sicer utor za montažo izdelan zelo natančno, kar preprečuje, da montažna obročka ne bi bila v isti osi in obenem ne obremenjujeta strelni daljnogled.
Montaže s podstavki
Mnogi modeli pušk na vrhu zaklepa nimajo zarezanega »lastovičjega repa«, ampak le pripravljene izvrtine za pritrditev različnih montaž. Najpreprostejše ne-snemljive montaže, primerne za takšne puške, so montažni obročki s podstavki. Pri takšnih montažah je potrebno na tako puško najprej pritrditi kovinske ploščice ter nato na njih pritrditi primerne obročke, kot to prikazuje slika 2. Vsak proizvajalec ima lasten način pritrditve obročkov na te podstavke. Najpogostejša principa sta, da se obroček na podstavek pritrdi z vijakom ali da je podstavek izdelan z utori – »lastovičji rep« in se na njega obročki namestijo na enak način kot na puške, ki imajo takšne utore izdelane serijsko. Montaže te vrste so sicer običajno cenovno zelo ugodne, a zelo zahtevne za namestitev. Pri montiranju je namreč potrebno poskrbeti, da sta prednji in zadnji podstavek na enaki višini, vodoravno ter prečno poravnava in da ohišje strelnega daljnogleda ni podvrženo nobenim nepotrebnim obremenitvam. Namestitve takšnih montaž naj se zato lotevajo le izkušeni in natančni puškarji.
Picatinny in Weaver letve
V zadnjih nekaj letih so izjemno priljubljenost dosegle montaže, ki se na puško namestijo z uporabo montažne letve, ki obsega celotno dolžino zaklepa. Takšen način montiranja je sicer prvi standardiziran način montiranja daljnogledov nasploh, ki ga je že v prvi polovici prejšnjega stoletja patentiral William R. Weaver. Kljub temu pa se je pravi »pohod« tega načina montiranja začela šele od leta 1995 naprej, ko je bila patentirana tudi Picatinny letev. Picatinny standard je sicer izpeljan iz prvotnega Weaver standarda, a se ponaša z mnogimi prednostmi in bo v prihodnosti skoraj zanesljivo povsem izpodrinil/nadomestil starega. Razlike med obema tipoma letev so opisane v posebnem okvirčku. Priljubljenost tega načina montiranja daljnogleda izvira iz naslednjih prednosti: montaže so cenovno zelo ugodne, montirati jih je enostavno, običajno na strelni daljnogled ne prenašajo nobenih neželenih napetosti, omogočajo montiranje daljnogledov zelo različnih dolžin ter omogočajo enostavno doseganje najugodnejšega položaja okularja, obenem pa so zelo robustne. Naštete prednosti so sicer najprej opazili športni strelci, vojska in policija; vse to pa se zdaj zelo hitro širi tudi v lovske vrste. Tako zdaj tudi že mnogi priznani evropski proizvajalci izdelujejo lovske puške z vgrajeno picatinny letvijo (npr. Merkel, Tikka, Steyr…). Velika večina montažnih obročkov primernih za Weaver ali Picatinny letev je sicer fiksnih, redki evropski proizvajalci (EAW, MAK) pa izdelujejo snemljive obročke z natančno ponovljivostjo položaja po vsakem snemanju in ponovno namestitvijo.
Razlike med Picatinny in Weaver letvijoVse od začetka uvajanja Picatinny montažnega standarda se opaža med strelci in lovci velika zmeda pri razlikovanju Picatinny in Weaver letev. Še toliko več pa je opaziti zmede in netočnosti pri razlikovanju obročkov, ki so primerni za obe letvi pa tudi pri tistih, ki so primerni le za eno iz med njiju. Na sliki 3 so predstavljene razlike med obema. Obe imata popolnoma enak prečni prerez, razlikujeta pa se po prečnih zarezah/ utorih na vrhu letve. Weaver ima poljubno razvrščene prečne utore (običajno 3-5 na celotni dolžini), ki so široki 3,80 mm in globoki 3,00 mm. Picatinny letve pa imajo enakomerno razdeljene prečne utore širine 5,23 mm, globoke 3,00 mm in sicer so središča utorov med seboj razmaknjena za natanko 10,00 mm. V praksi to pomeni, da je mogoče obročke prilagojene za Weaver letev namestiti tudi na Picatinny letev. Hkrati pa obročke namensko izdelane za Picatinny letev ni mogoče namestiti tudi na Weaver letev, saj jih ne moremo namestiti v tanjši utor. V primeru, da se odločite za takšno vrsto montaže zato vedno izberite Picatinny letev! |
Se nadaljuje.
Teodor Štimec
www.optik-trade.si
Ta e-poštni naslov je zaščiten proti smetenju. Za ogled potrebujete Javascript, da si jo ogledate.
Slika 1: Montažni obročki za namestitev na »lastovičji rep« na puški so zelo enostavni, poceni in zanesljivi.

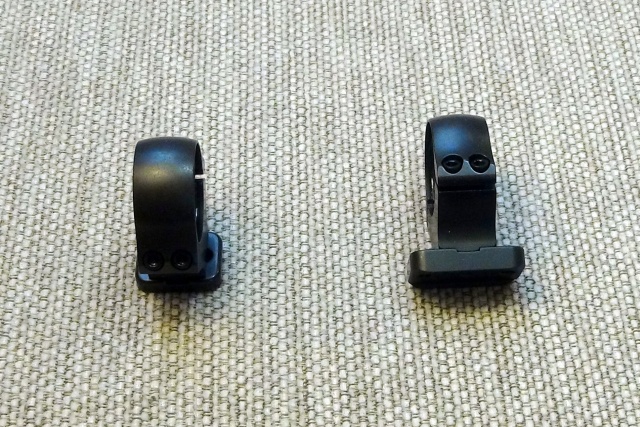

Slika 2: Montažni obroči s podstavki sodijo med cenejše vrste montaž, a zahtevajo veliko natančnost in izkušenj pri montiranju. Puškar mora namreč poskrbeti, da so podstavki in obročki poravnani tako po višini in smeri, kakor tudi, da sta oba obroča natančno v isti osi. Ob nestrokovnem montiranju namreč takšna montaža prenaša na strelni daljnogled neželene napetosti in ga postopoma kvari.
Slika 3: Na levi strani so značilnosti Weaver letve na desni pa Picatinny letve. Če se odločite za takšno montažo in imate na voljo obe vrsti letve, je priporočljivejše, da se odločite za Picatinny letev. Nanjo je namreč mogoče namestiti vse vrste obročev in ostalih montažnih elementov, na Weaver pa le zanjo prilagojene.
